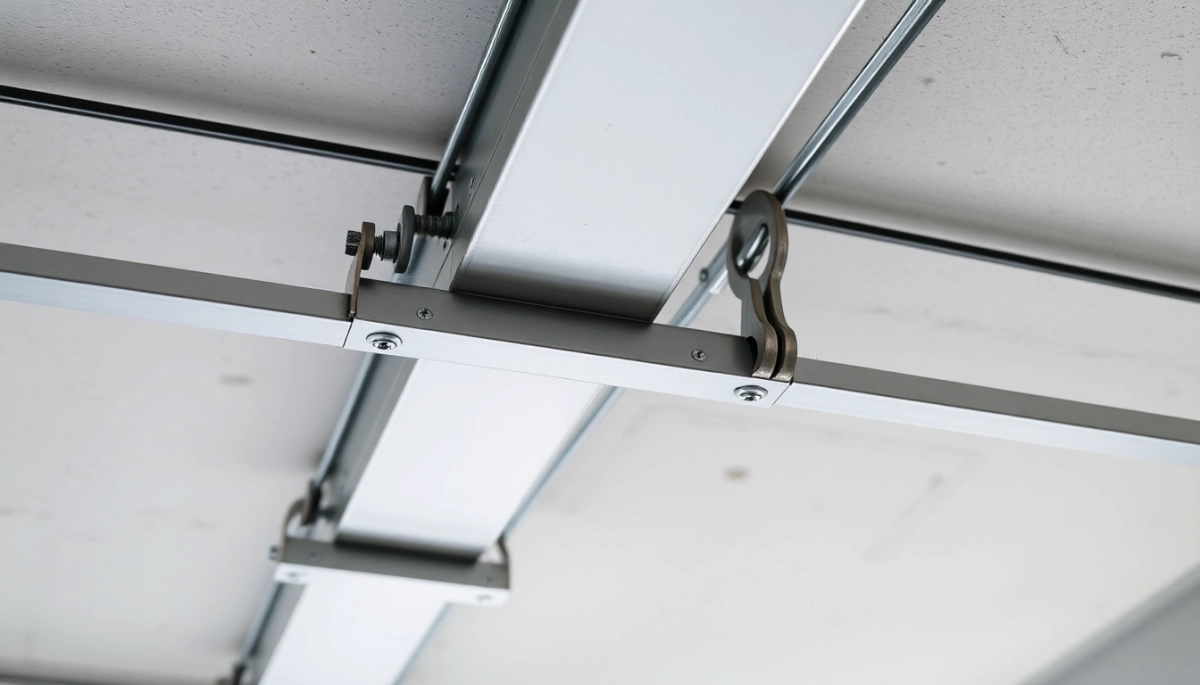

Stelaż pod regipsy na suficie: plan montażu bez pęknięć

Pękający sufit po pierwszej zimie, widoczne uginanie się płyty przy lampie, rysy biegnące od narożników to klasyczne efekty źle zaprojektowanego stelaża pod regipsy na suficie. W każdym takim przypadku problemu nie szuka się w samej płycie gipsowo-kartonowej, lecz w ruszcie: rozstawie profili, doborze wieszaków, braku luzu ślizgowego przy ścianie. Poniższy przewodnik prowadzi od planowania przez montaż sufitu płaskiego i poddasza, kończąc na profilaktyce pęknięć oraz odbiorze gotowego stelaża.

• Sufit płaski czy poddasze: co naprawdę się różni
• Dobór profili i akcesoriów bez pudła
• Rozstaw profili CD60 i wieszaków: konkretne liczby
• Stelaż na poddaszu: różnice, których nie wolno pominąć
• Pęknięcia na GK: profilaktyka stelaża i spoin
• Kiedy NIE stosować danego rozwiązania
• Checklista odbioru stelaża
• Wariant awaryjny: strop nierówny lub krokwie krzywe
• Koszt i czas montażu

Sufit płaski czy poddasze: co naprawdę się różni

Strop betonowy w mieszkaniu i więźba dachowa to dwa zupełnie różne światy dla suchej zabudowy. Beton daje stabilną, wyrównaną bazę, więc profile CD60 mocuje się najczęściej wieszakami ES bezpośrednio do stropu. Więźba dachowa pracuje sezonowo, krokwie bywają krzywe, a między nimi często układa się wełnę mineralną o grubości 25-30 cm.

Te różnice przekładają się na konkretne decyzje projektowe. Na stropie betonowym kluczowe jest zachowanie dylatacji obwodowej 10-15 mm i precyzyjne ustawienie wieszaków w jednej osi. Na poddaszu dochodzi paroizolacja, wieszaki grzybkowe przybijane do boków krokwi oraz glify wokół okien dachowych wymagające osobnego oblicowania.

Bezwzględne minimum przy poddaszu to ruszt wzmocniony: profile CD60 co 40 cm, wieszaki co maksymalnie 40 cm, podwójna warstwa wełny oraz folia paroizolacyjna o gramaturze minimum 110 g/m². Sufit płaski toleruje rozstawy 50 cm, gdy obciążenie nie przekracza 15 kg/m².

Dobór profili i akcesoriów bez pudła

Profile UD27 i CD60 to absolutna baza, ale sam dobór stali ma znaczenie. Standardowa grubość blachy 0,5-0,55 mm wystarcza do sufitu płaskiego w suchym pomieszczeniu. Na poddasze lub do łazienki warto szukać profili o grubości 0,6 mm z certyfikatem PN-EN 14195, bo cieńsza blacha ugina się pod ciężarem wełny i płyty.

Wieszaki dobiera się do typu stropu, nie do widzimisię. Wieszaki ES (proste) pasują do równego betonu. Wieszaki obrotowe (noniuszowe) pozwalają regulować wysokość w zakresie kilkunastu centymetrów i sprawdzają się na nierównym stropie. Wieszaki grzybkowe mocowane do boków krokwi są jedynym rozsądnym rozwiązaniem na poddaszu, bo nie naruszają warstwy wełny od góry.

Łączniki krzyżowe (popularne „krzyżyki”) muszą być zgodne z systemem danego producenta profili, inaczej profil po prostu wypada z zacisku przy pierwszym szarpnięciu płyty. Każdy łącznik skręca się dwoma blachowkrętami 4,2 × 13 mm, bo jedna nitka to za mało przy obciążeniu powyżej 10 kg/m².

Wkręty do płyt g-k mają być fosfatowane, czarne, nie cynkowane. Te drugie tworzą punktowe ognisko korozji w obrębie spoiny, a wykwit rdzy wychodzi potem przez farbę po dwóch-trzech sezonach.

Cięcie profili szlifierką kątową wypala warstwę cynku na krawędziach. Rdza pojawia się w obrębie spoiny po roku, a wymiana całego sufitu to koszt 3-4 razy wyższy niż nożyce do blachy za 60 zł. Nożyce to jedyna sensowna opcja.

Rodzaj płyty g-k dobiera się do pomieszczenia, a nie do ceny. Typ A (zwykła, biały karton) nadaje się do suchych pokoi. Typ H2 (zielony karton) pochłania wilgoć do 10% i sprawdza się w łazienkach oraz kuchniach. Typ F (różowy) ma wzmocniony rdzeń i jest wymagana w garażach oraz kotłowniach ze względu na odporność ogniową.

Rozstaw profili CD60 i wieszaków: konkretne liczby

Bez liczb nie da się zaprojektować stelaża, który nie pęknie po sezonie grzewczym. Wartość podana w milimetrach wynika z obciążenia charakterystycznego samego stelaża, płyty, ewentualnej izolacji oraz warstw wykończeniowych. Rozstaw 50 cm przyjmuje się dla płyty o grubości 12,5 mm bez dodatkowego obciążenia.

Przy obciążeniu ponad 20 kg/m² (np. podwójna płyta, ciężki tynk, lampy wpuszczane) rozstawy trzeba zmniejszyć o 20%, a wieszaki noniuszowe zastąpić wzmocnionymi wieszakami ES 60/75. Ta zasada wynika z normy PN-EN 13964, która klasyfikuje stropy podwieszane w klasach obciążenia od 0,15 do 1,50 kN/m².

Dobór wieszaków ma swoją tabelę. Warto ją mieć pod ręką przy planowaniu:

Montaż sufitu płaskiego krok po kroku

Zanim padnie pierwszy wkręt, warto wyznaczyć poziom lasarem obrotowym. Różnica 5 mm na 4 metry długości pomieszczenia widoczna jest gołym okiem przy listwie oświetleniowej, a jej usunięcie po zamontowaniu płyt wymaga rozbierania całego sufitu.

Profil UD27 mocuje się do ścian wokół obwodu, ale nigdy bez taśmy akustycznej. Taśma EPDM lub mikroguma o grubości 3 mm podklejona pod stopkę UD27 tłumi przenoszenie drgań ze ściany na sufit. Bez niej każde trzaśnięcie drzwiami odbija się w spoinach g-k.

Wieszaki ES rozmieszcza się w dwóch prostopadłych rzędach zgodnie z tabelą rozstawów. Pierwszy rząd w odległości 30 cm od ściany, ostatni 30 cm od przeciwległej ściany. Profile CD60 wsuwa się w wieszaki, łącząc z UD27 z zachowaniem luzu 2-3 mm na każdym końcu. Luz kompensuje rozszerzalność cieplną stali i zapobiega wybrzuszeniom przy oknach połaciowych latem.

Profile główne i nośne ustawia się względem siebie pod kątem 90° za pomocą poziomnicy laserowej, a nie sznurkowej. Stara metoda z kapinosem sznurkowym nie wyłapie ugięcia profilu na środku, a laser pokaże to w sekundę.

Wkręty fosfatowane wkręca się prostopadle do płyty, na głębokość 1 mm poniżej lica kartonu. Zbyt głębokie wkręcenie przerywa papier i tworzy punkt niebezpieczny, w którym spoina pęka po szpachlowaniu.

Sufit dwupoziomowy krzyżowy

Stelaż dwupoziomowy krzyżowy zachodzi w grę, gdy obniżenie ma przekroczyć 12 cm lub gdy trzeba ukryć grubą wiązkę wentylacji oraz kanałów klimatyzacji. Wymaga podwójnych profili: CD60 jako nośne dolne i CD60 jako górne, połączone łącznikami krzyżowymi w jednym punkcie.

Górny poziom rusztu rozkłada się w osi co 80 cm, dolny co 40 cm. Każdy profil dolny mocuje się do górnego łącznikiem krzyżowym w miejscu przecięcia, nie gdziekolwiek indziej. Inaczej punkt mocowania przesuwa się po profilu i powstaje luz, który po dwóch miesiącach objawia się trzaskiem przy chodzeniu po górze.

Regulację wysokości przeprowadza się noniuszem w górnym profilu. Każdy noniusz ma dwa kołki zabezpieczające przed samoczynnym opuszczeniem oba muszą być zagięte po ustawieniu poziomu.

Stelaż na poddaszu: różnice, których nie wolno pominąć

Poddasze to poligon dla suchej zabudowy. Skosy, kalenica, jętrki, okna dachowe każdy element wymaga osobnej decyzji projektowej. Największym błędem jest montowanie sufitu poddasza w kolejności skosy → sufit. Sufit poziomy musi powstać jako pierwszy, a skosy dochodzą do niego pod kątem 90°.

Wieszaki grzybkowe mocuje się do bocznych płaszczyzn krokwi, nigdy do ich spodu. Dzięki temu grubość wełny termicznej pozostaje nienaruszona i nie tworzą się mostki termiczne wzdłuż krokwi. Rozstaw wieszaków co 40 cm wzdłuż krokwi i co 40 cm wzdłuż profilu CD60 daje podwójną kratownicę nośną.

Kontrolę geometrii przeprowadza się sznurkiem naciągniętym między skrajnymi wieszakami w każdym rzędzie. Sznurek wykazuje wszelkie odchylenia powyżej 2 mm, które trzeba skorygować przed przykręceniem płyty. Laser przyda się do kontroli płaszczyzny, ale sznurek zostaje nieoceniony przy pracy na wysokości w pojedynkę.

Izolację układa się w dwóch warstwach: pierwsza 15 cm między krokwiami, druga 10-15 cm na ruszcie od spodu, z przesunięciem styków. Dwuwarstwowy układ eliminuje mostki liniowe wzdłuż krokwi i podnosi izolacyjność akustyczną o 4-6 dB. Folia paroizolacyjna o gramaturze co najmniej 110 g/m² zamyka układ od ciepłej strony. Bez niej para wodna przenika w wełnę i wychładza konstrukcję, a po kilku latach pojawia się zagrzybienie.

Glify wokół okien dachowych muszą być oddylatowane od ramy okna paskiem taśmy kompensacyjnej o grubości 5 mm. Okno dachowe pracuje pod obciążeniem śniegiem, a jego rama „pracuje” względem zabudowy. Bez dylatacji rysa pojawia się w narożniku po pierwszej zimie, a klienci wracają z reklamacjami.

Stelaż na poddaszu ma swoją logikę czasową. Pierwsze idą wieszaki, drugi profile CD60 wzdłuż krokwi. Dopiero po ustawieniu rusztu wchodzi ekipa izolująca, a ostatnia montuje płyty. Odwrócenie tej kolejności skutkuje wbijaniem kołków w już ułożoną wełnę, co ją prasuje i tworzy mostki termiczne.

Montaż płyt g-k na mokrym stropie (po wylewkach lub tynkach mokrych) to gwarancja pęknięć w obrębie spoin po jednym sezonie grzewczym. Wilgotność podłoża musi być poniżej 3%, a temperatura pomieszczenia powyżej 5°C przez co najmniej 48 godzin przed rozpoczęciem prac.

Pęknięcia na GK: profilaktyka stelaża i spoin

Dziewięć na dziesięciu rys widocznych na gotowym suficie zaczyna się w miejscu, gdzie profil UD27 styka się ze ścianą. To pierwsze miejsce, w którym naprężenia z sufitu przechodzą w ścianę i z powrotem. Bez dylatacji obwodowej 10-15 mm każdy milimetr ruchu ściany przenosi się na spoinę płyty.

Spoina ślizgowa wygląda inaczej niż tradycyjna. Trzeba zostawić szczelinę 10 mm między płytą a ścianą, wypełnić ją trwale elastycznym akrylem, a krawędź płyty fazować pod 30°. Po wyschnięciu akrylu krawędź wzmacnia się taśmą papierową z siatką i szpachluje. Taśma kompensuje minimalne ruchy bez rysowania.

Na dużych powierzchniach (powyżej 25 m²) konieczne są dylatacje pośrednie co 10 metrów. Sufit podwieszany pracuje jako jedna tafla, a różnica temperatur między kalenicą a podłogą w upalne lato sięga 15°C. Ciągła płyta o długości 12 metrów bez dylatacji pęka w najsłabszym miejscu, czyli najczęściej przy lampie wpuszczanej.

Fazowanie krawędzi płyty ma swoje uzasadnienie w fizyce spoiny. Krawędź prosta daje spoinę o grubości zaledwie 0,5 mm, która nie ma masy na pochłonięcie naprężeń. Krawędź sfazowana pod 30° pozwala na spoinę o grubości 2-3 mm z wkładem z taśmy zbrojącej. Taśma papierowa z włóknem szklanym wytrzymuje zerwanie przy 50 N/mm, zwykła siatka samoprzylepna przy 18 N/mm różnica jest widoczna po roku.

Warunki klimatyczne montażu rzutują na jakość spoiny w skali sezonu, nie dnia. Wilgotność względna 40-70% i temperatura powyżej 5°C stanowią pasmo bezpieczne. Montaż w lutym przy wilgotności 30% (przy intensywnym wietrzeniu) skutkuje spoiną, która po pierwszym lecie pobiera wilgoć i pęcznieje widoczna jest jako charakterystyczna „ fala” na łączeniu.

Kiedy NIE stosować danego rozwiązania

Stelaż jednopoziomowy prosty nie sprawdza się przy obniżeniu powyżej 12 cm i sufitach z licznymi instalacjami. Tu potrzebny jest ruszt dwupoziomowy krzyżowy lub konstrukcja na wieszakach noniuszowych.

Wieszaki ES nie tolerują nierównych stropów powyżej 3 cm. Przy większych różnicach wieszak obrotowy (noniusz) daje regulację w zakresie 5-20 cm bez utraty sztywności.

Profile CD60 o grubości 0,5 mm na poddaszu odpadają kalką ze względu na ciężar izolacji i płyty wzmocnionej. Konieczne są profile o grubości 0,6 mm zgodne z PN-EN 14195.

Płyta typu A (zwykła) nie nadaje się do łazienek, kuchni ani pralni. Tam wkracza typ H2 ( wodoodporny ) lub w strefach narażonych na ogień typ F.

Montaż sufitu przed zakończeniem prac mokrych to klasyczny błąd wykonawczy. Wylewki i tynki mokre podnoszą wilgotność pomieszczenia do 80-90%, a płyta g-k wchłania część tej wilgoci. Po wyschnięciu kurczy się i pęka w spoinach.

Checklista odbioru stelaża

• Poziom odchyłka poniżej 2 mm na 2 metrach długości.
• Taśma akustyczna widoczna pod każdym odcinkiem UD27 bez wyjątku.
• Dylatacja obwodowa minimum 10 mm luzu między płytą a ścianą.
• Rozstaw profili CD60 40 cm na poddaszu, 50 cm na stropie ( zmierzyć taśmą, nie z głowy ).
• Wieszaki zgodne z tabelą rozstawów, dokręcone, kołki noniusza zagięte.
• Łączniki krzyżowe w każdym przecięciu profili, skręcone dwoma wkrętami.
• Podwójne profile pod każdą krawędzią długiego boku płyty.
• Paroizolacja ciągła, z zakładką minimum 10 cm, klejona taśmą.
• Wkręty fosfatowane, prostopadłe, głębokość 1 mm poniżej lica.
• Wilgotność i temperatura pomiar higrometrem przed rozpoczęciem szpachlowania.

Wariant awaryjny: strop nierówny lub krokwie krzywe

Strop z odchyłką 3-5 cm i więźba z krokwiami węższymi o 4 cm po jednej stronie to nie powód do rozbierania, lecz do sięgnięcia po wieszaki noniuszowe. Ich zakres regulacji 5-20 cm pozwala ustawić poziom na prawidłowej wysokości niezależnie od stanu podłoża, o ile zachowany zostanie dostęp do kotwienia w stropie.

Krokwie krzywe kompensuje się przez docinanie profili CD60 na krótsze odcinki. Zamiast jednego profilu przez całą długość pomieszczenia montuje się segmenty po 2-3 metry ustawiane w jednej płaszczyźnie dzięki wieszakom grzybkowym o różnej wysokości. Wizualnie sufit wygląda jak jedna tafla, ale ruszt pod spodem „schodzi” po łamanej.

Strop drewniany legarowy wymaga wieszaków noniuszowych z podstawą przykręcaną do legara wkrętami ciesielskimi 6 × 80 mm w rozstawie 60 cm. Cienkie wkręty 4,2 mm wyciągają się z drewna po pierwszym sezonie grzewczym, gdy drewno się kurczy.

Koszt i czas montażu

Stelaż pod regipsy na poddaszu u kwalifikowanej ekipy kosztuje 45-70 zł/m² robocizny z materiałem. Sam materiał (profile, wieszaki, łączniki, wkręty) to 25-35 zł/m². Własnoręczny montaż obniża koszt o połowę, ale wydłuża czas realizacji z dwóch dni dla ekipy do 4-5 dni w pojedynkę.

Stropy o powierzchni powyżej 50 m² wymagają dylatacji pośrednich, co podnosi koszt materiału o 5-8%. Warto o tym pamiętać przy wycenie. Pominięcie dylatacji na dużej powierzchni to gwarancja reklamacji w ciągu dwóch lat.

Źródła i normy

Wytyczne dotyczące suchej zabudowy reguluje norma PN-EN 13964 „Sufity podwieszane Wymagania i metody badań”. Profile stalowe muszą spełniać PN-EN 14195 ( elementy konstrukcyjne stalowe ). Wymagania ogniowe określa PN-EN 520 dotycząca płyt gipsowo-kartonowych. Szczegółowe zasady montażu suchej zabudowy w budownictwie mieszkaniowym publikuje Instytut Techniki Budowlanej w serii instrukcji ITB. Akustykę lekkich przegród opisuje PN-EN ISO 717-1. Rozprawa projektowa poddasza korzysta z Eurokodu 5 ( PN-EN 1995-1-1 ), jeśli ruszt współpracuje z więźbą drewnianą.

Prawidłowo zaprojektowany stelaż pod płyty gipsowo-kartonowe wymaga czegoś więcej niż tylko rozmieszczenia profili. Więcej o tym, jak efektownie dobre-wykonczenie kompletuje taką konstrukcję do stanu użytkowego, przeczytasz w dedykowanym poradniku wykończeniowym.
